Resin Tranfert Moulding (RTM)
Etudes et réalisations
PIERRE SMITD

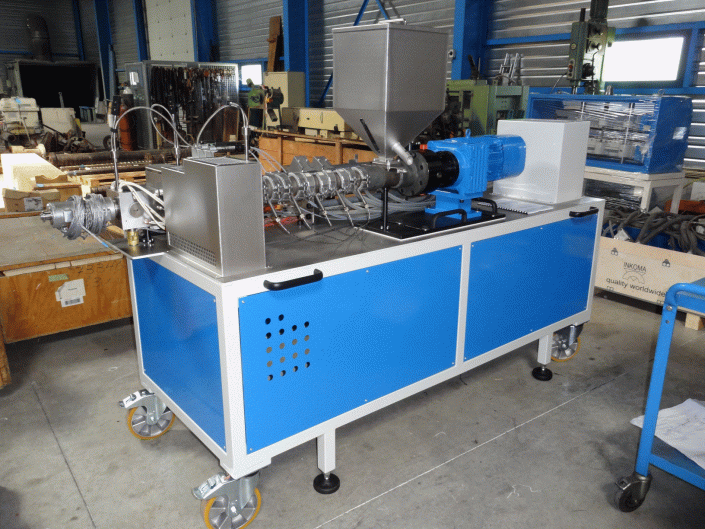

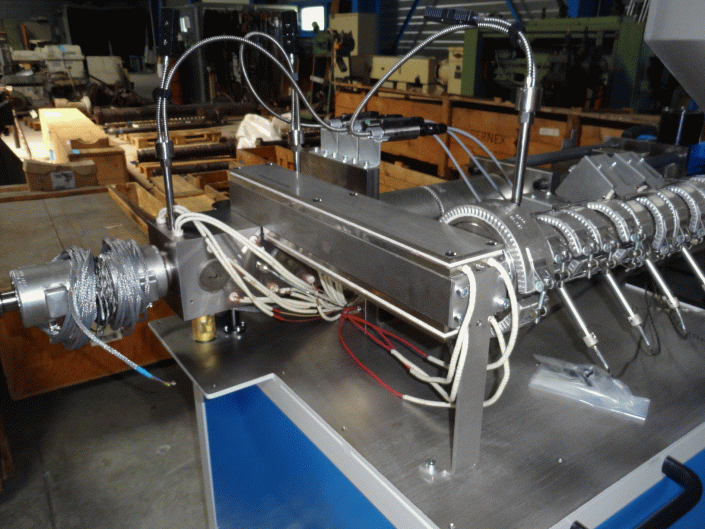

Ensemble d’extrusion alimentant un pot accumulateur à débit contrôlé, permettant d’injecter en séquentiel des résines par le procédé RTM
- Température maxi d’extrusion 450 degrés
- Viscosité 1 à 10 Pa/s (1.000 à 10.000 cP)
Principales fonctions
- Le remplissage du moule avec uniquement le travail de l’extrudeuse.
- Le remplissage contrôlé du moule avec uniquement la matière accumulée dans le pot.
- Le remplissage combiné du moule avec le travail de l’extrudeuse et la matière accumulée dans le pot accumulateur, en simultané.
- Le pré-remplissage du moule avec le travail de l’extrudeuse accompagné ensuite par celui du pot accumulateur pour un volume parfaitement dosé.
Principales caractéristiques

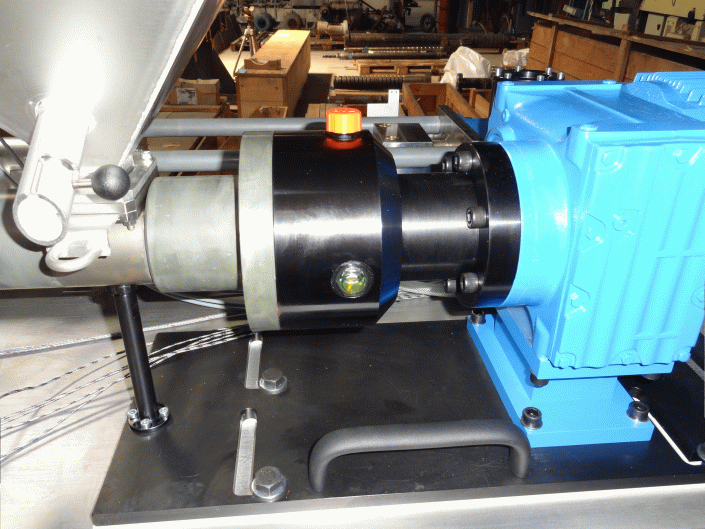

- Moteur asynchrone 4,4 KW / 400 V
- Une extrudeuse diamètre 25/25D, (débit entre 7 et 8 kg/heure)

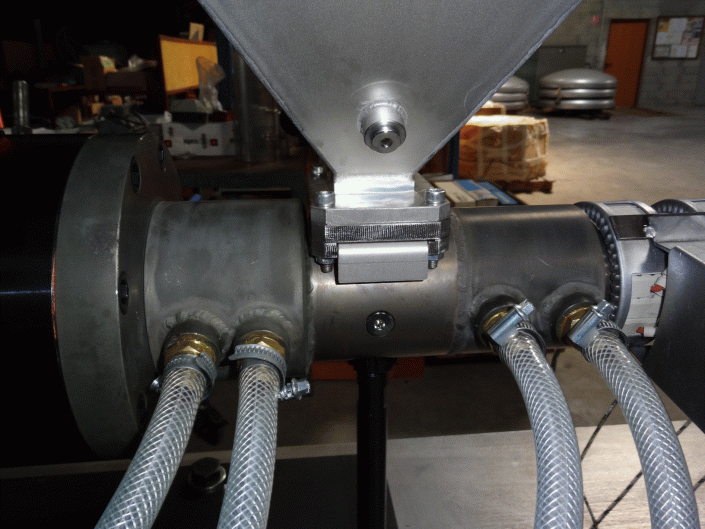

- Cylindre avec piquage d’azote dans la chambre d’alimentation
- Vis Ø 25/25 D, avec profil à définir

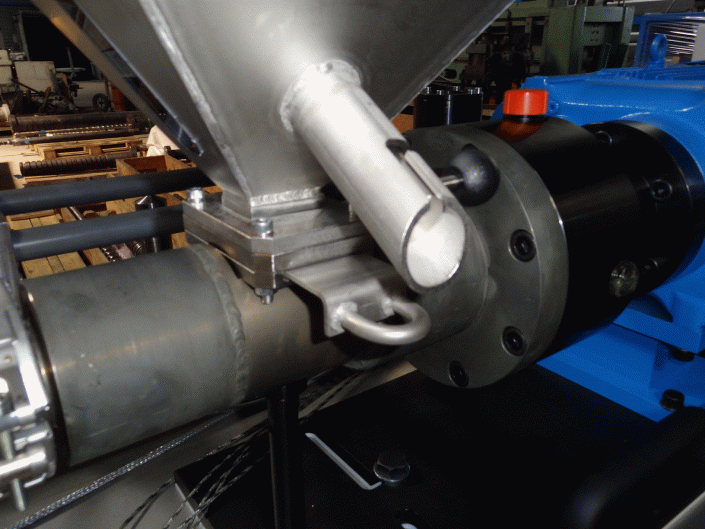

- Trémie d’alimentation avec piquage d’azote dans le pied de trémie

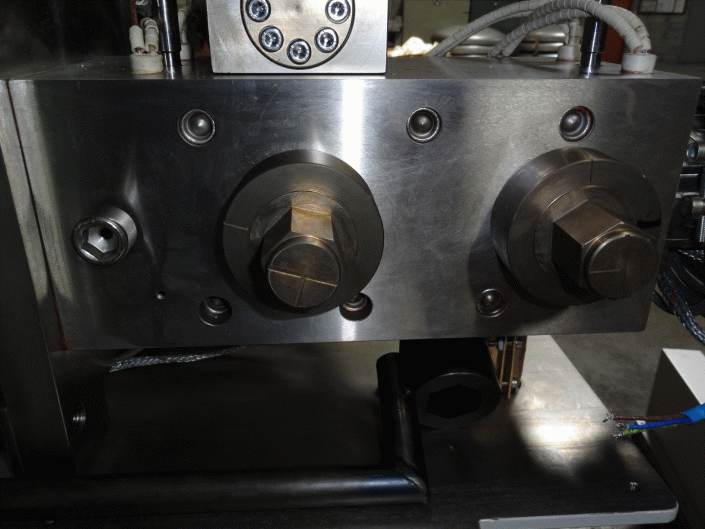

- Un bloc de distribution comportant deux vannes trois voies en ligne.
- La première pour le procès (combinaison des effets de l’extrudeuse et/ou du pot accumulateur)
- La seconde pour l’écoulement vers le moule, la purge et d’isolement.
- Un pot accumulateur de 600 CC, à géométrie variable, piloté par servo-mécanisme
- Un système de poussée du pot accumulateur, puissance maxi 5.000 DaN
- Précision du déplacement du piston du pot accumulateur au 1/100 de mm

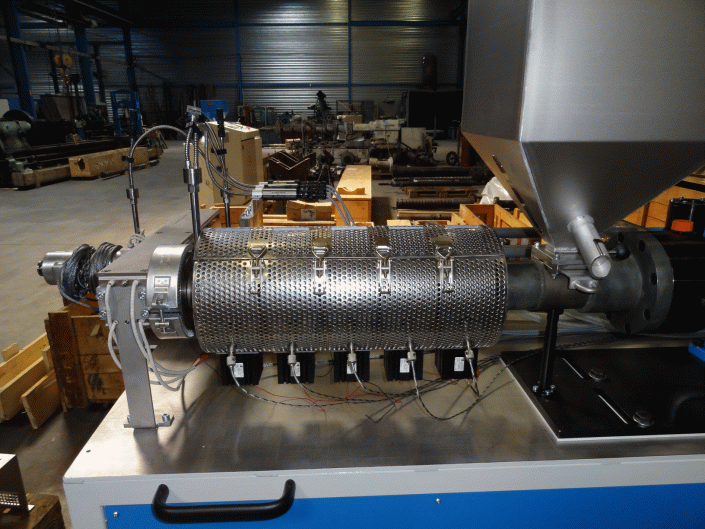

- Eléments chauffants en céramique par collier ECR, ventilés.
- Sondes de pression et de température de melt
- Précision des capteurs de pression de 0,15 bars
- Cartérisation de toutes les parties chaudes
- Tous les éléments participants au transport de la matière extrudée peuvent être construits dans des matériaux vieillissant « le moins mal » aux attaques abrasives et/ou corrosives les plus intenses.
- Commande et puissance intégrées dans le bâti
- Console avec écran tactile pour la supervision
