Extraction difficile d‘une vis d’extrudeuse
Etudes et réalisations
C’est parfois la grande surprise lorsque quelques années plus tard (5, 10, 15 ans après, ..) on décide enfin d’extraire la vis de l’extrudeuse.
Il n’y a pas que les corps étrangers, les grippages ou les ruptures mécaniques qui peuvent faire barrage à l’extraction d’une vis, mais également l’usure, le vieillissement en place.

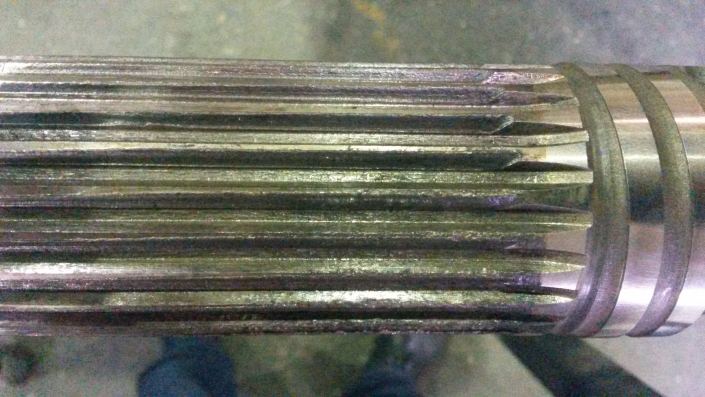

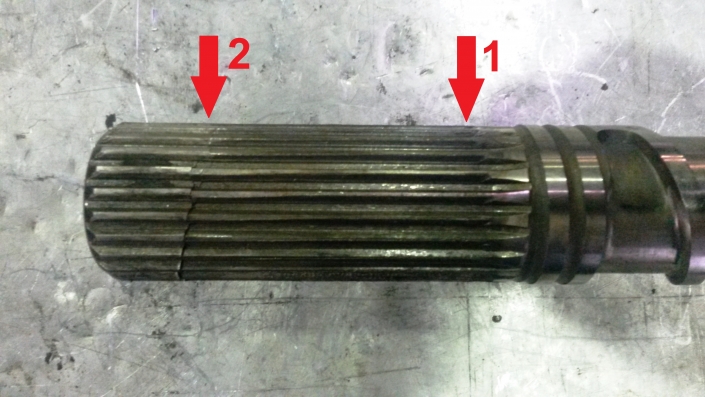

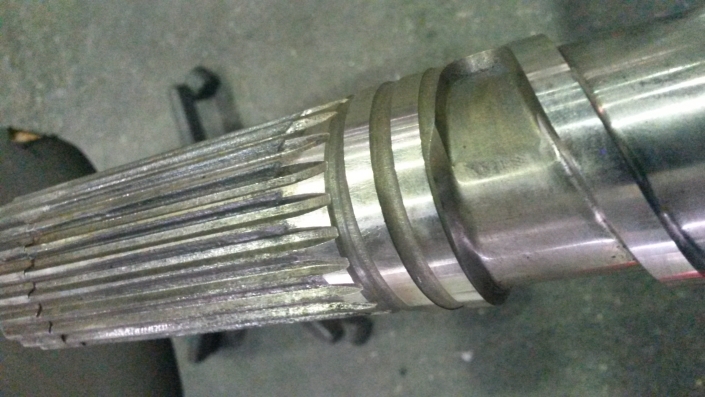

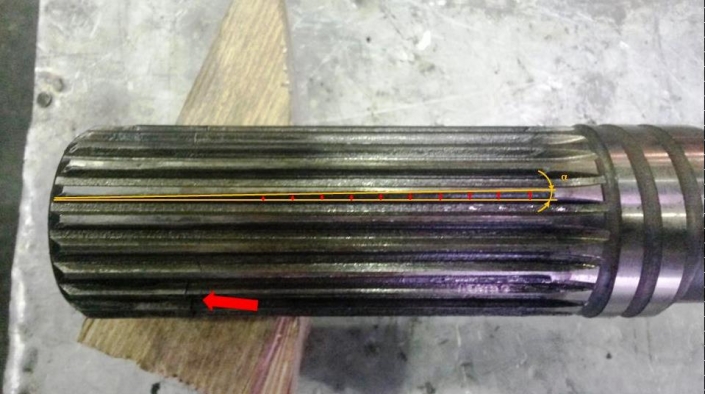

Dans cet exemple on distingue au point n° 1 une usure importante sur les flancs des cannelures associée avec de la corrosion*, et qui ont eu pour effet de rendre solidaire par encastrement la vis et l’arbre creux du réducteur.
Cette mésaventure peut également être vécue avec une queue de vis munie d’une simple clavette d’entrainement.

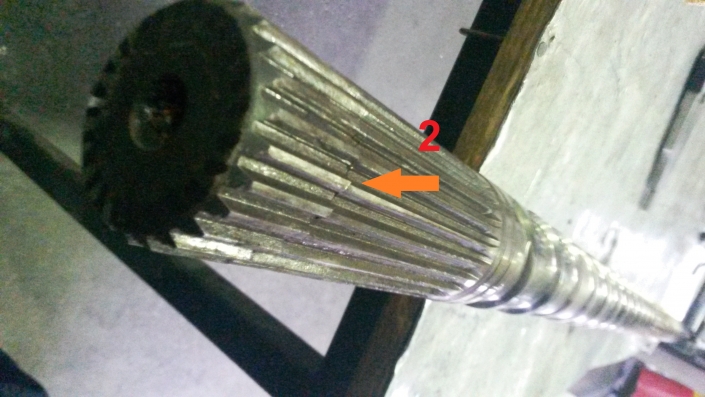

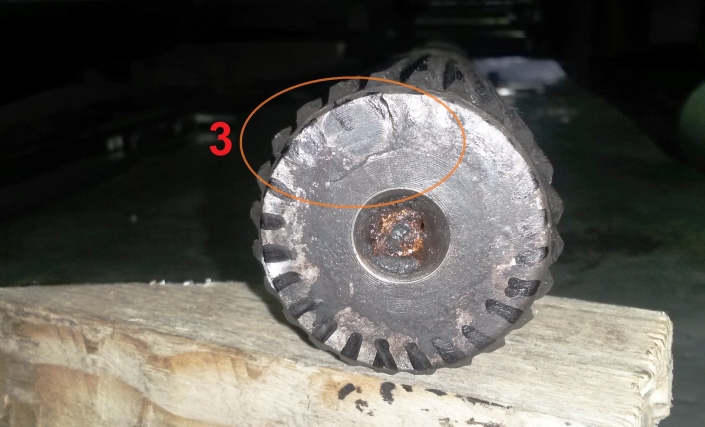

Le point n° 2 est le résultat d’une initiative musclée qui a consisté à tenter d’extraire la vis à l’aide d’un jet et d’une masse (Voir point n° 3).
Les chocs ont fini par briser le bout de la queue de vis, rendant l’opération encore plus difficile car les parties saillantes se sont plantées dans l’alésage cannelé de l’arbre creux.
L’utilisation de la masse n’est franchement pas recommandée, car il y a de fortes chances pour que l’arbre creux du réducteur soit projeté vers l’avant au risque de marquer les pistes de roulement de la butée, voire briser le flasque avant.
Il faut utiliser ou fabriquer un extracteur rendu solidaire de l’arbre creux du réducteur (souvent il y a un filetage prévu à cet effet), et qui pousse en son centre sur le maximum de surface du bout de la queue de vis.
Il n’est pas étrange de faire appel à plus de 300 tonnes de pression pour extraire la vis du réducteur.
* la corrosion apparait à cet endroit bien souvent à cause de la condensation (température chaude du réducteur et/ou celle de la vis). Penser à bien graisser la queue de vis au moment du montage.
→ La visite annuelle des vis d’extrusion évite ce type d’incident.
Pierre Smitd
