Fatigue d‘une vis d’extrusion
Etudes et réalisations
PIERRE SMITD
Premier signe de fatigue avant rupture d’une vis d’extrusion

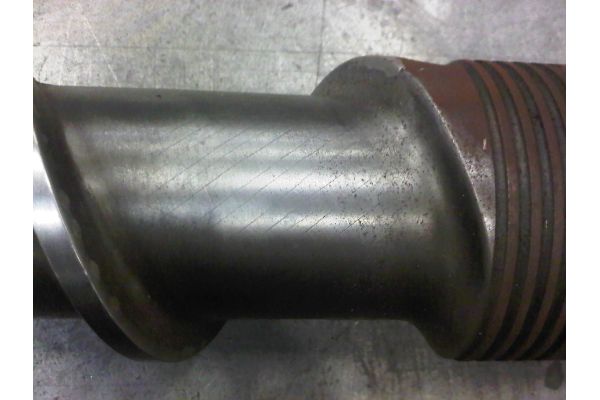

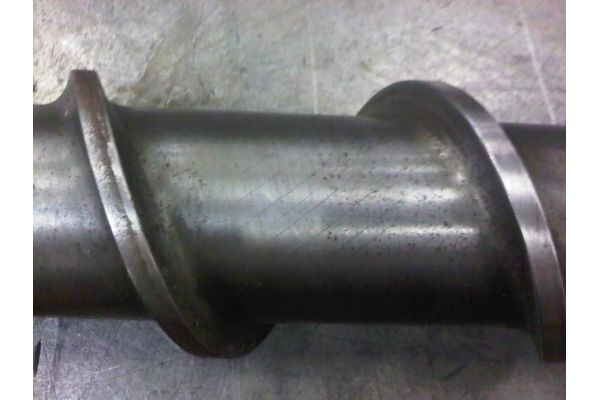

Sur ces deux clichés, on distingue très bien une image de « fatigue » d’une vis d’extrusion.
Ces lignes parallèles sont des fissures qui ont pris naissance sous les contraintes de torsion de la vis pendant son fonctionnement.
Elles sont positionnées et évoluent suivant la configuration de la pièce, l’organisation métallurgique de la matière et suivant l’orientation du champ vectoriel rattaché à ces effets de torsion.
On trouve cette image de fatigue principalement dans la zone d’alimentation, là où la section est la plus faible, surtout si la vis est forée, et là où le couple de transmission est le plus important.
La seconde étape est l’apparition de nouvelles fissures perpendiculaires à ces premières lignes.

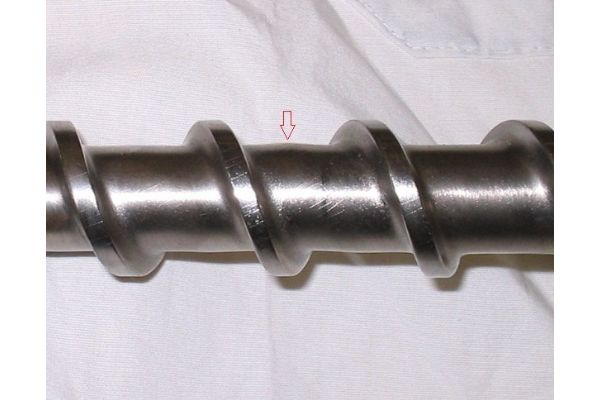

Ensuite, l’âme de la vis va légèrement gonfler entre les filets, au-delà des limites élastiques, et il y aura pour finir rupture de la pièce.
Pour les vis extrudant le PVC, parfois le phénomène est accéléré par la présence d’ions de Chlore qui attaquent les liaisons « carbone » contenues dans le matériau de construction de la vis, en s’infiltrant dans ces fissures.
Il existe des solutions techniques pour la construction de vis neuves, permettant de mieux interpréter ce phénomène de fatigue et d’attaque chimique.
