Rupture d’une collerette de fixation
Etudes et réalisations
PIERRE SMITD

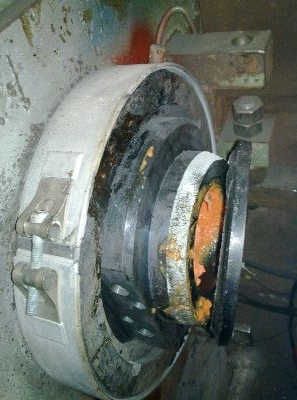

Rupture d‘une collerette de fourreau d’extrudeuse
Voici un exemple de cisaillement d’une collerette de fourreau d’extrudeuse qui a subi une pression interne nettement supérieure aux conditions d’utilisation normale.
Il peut y avoir plusieurs explications à cet événement.
– Une contre pression trop forte, provoquée par un outillage bouché.
– La dernière zone de température trop froide.
– Un outillage trop froid ou installé sur une extrudeuse de trop grande capacité.
– Un coup de « bélier » au moment d’un redémarrage de ligne
– Des appareils de sécurité et de mesure défectueux (fusible mécanique, sonde de pression avec des seuils d’alerte peut-être trop hauts)
– Des filtres saturés
Mais également
– des outillages inadaptés ou vétustes installés au bout du fourreau.
La bague de liaison pincée entre le fourreau et l’outillage, déformée par différentes prises de leviers.
Un collier de serrage déformé sous les effets des maillets ou marteaux lors des précédents démontages.
Une fois tous assemblés et serrés, ces différents éléments endommagés créaient entre eux et au niveau des surfaces en contact, des points de concentration de contraintes qui déséquilibrent le montage.
Sous les effets de la pression d’extrusion et en fonction des différentes résistances mécaniques, à ces points de concentration, prennent naissance des fissures qui à terme, autoriseront la rupture d’un élément par arrachement.
Pierre Smitd
